Il FILERAPID è un apparecchio ad alta precisione, costruito con materiale selezionato e rigorosamente collaudato, installabile in pochi minuti su qualsiasi tornio parallelo.
(Escluso quelli a banchina inclinata).
La filettatura si ottiene tramite utensili in metallo duro di semplice costruzione, che possono essere 1 - 2 - 3 o 4, montati su un mandrino ruotante ad altissima velocità attorno al pezzo da filettare.
Il passo del filetto è dato dalla vite madre del tornio.
La perfezione del filetto, dipende appunto dalla precisione di questa.
L'esattezza dei fianchi del filetto è assicurata dalla assolluta rigidità dell'apparecchio e dal sistema di fissaggio degli utensili, a loro volta stabilizzati dalla forza centrifuga del mandrino, e non possono subire la pur minima deviazione laterale.
La profondità del filetto si ottiene, come sul tornio, dallo spostamento del carrello trasversale.
La superficie dei filetti è speculare. Con nessun altro metodo è raggiungibile un simile grado di finitura.
Limitato effetto termico si manifesta sul materiale, dato che il calore prodotto dagli utensili viene quasi totalmente assorbito dai sottilissimi trucioli, mentre la superficie dei filetti subisce un certo raffreddamento dal vortice creato dagli utensili ruotanti.
(Per filettature lunghe si consiglia il raffreddamento con olio emulsivo).
La foto dimostra la semplice e rapida applicazione sulla vite della torretta del tornio.
Al lato opposto l'apparecchio è sostenuto da due controsquadre che gli conferiscono assoluta rigidità.
Si possono eseguire i seguenti filetti:

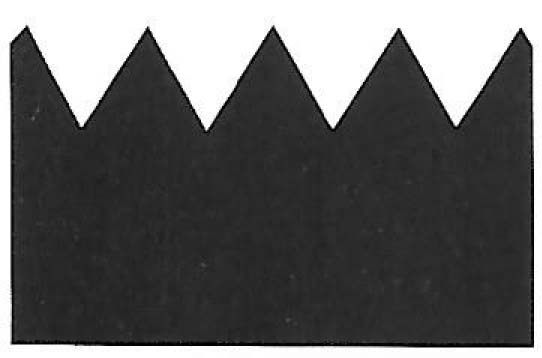

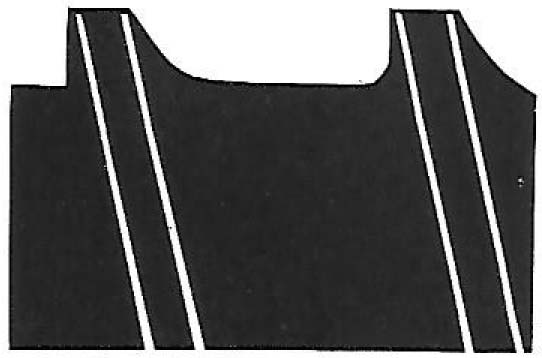

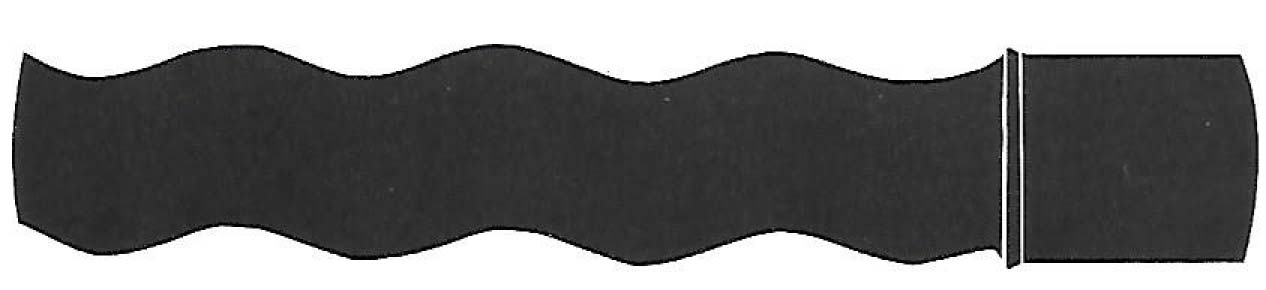

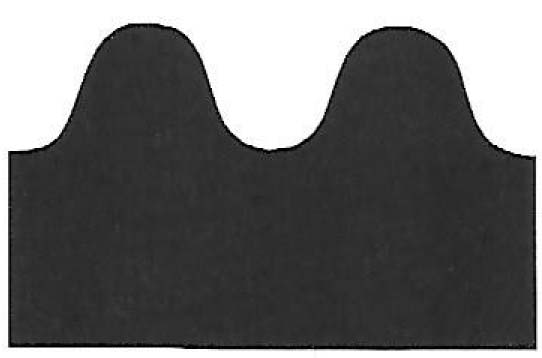

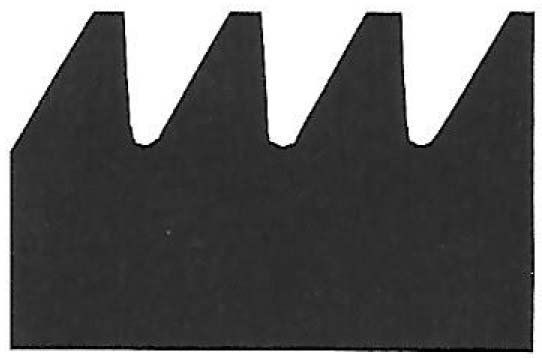

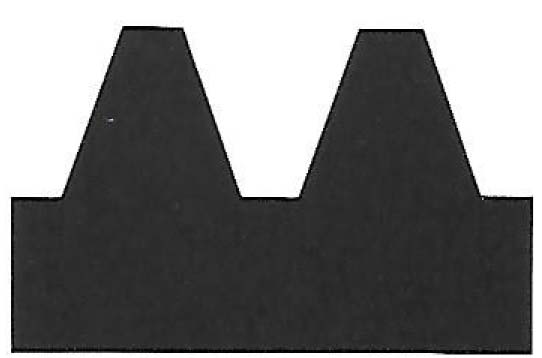

Triangolari Trapezoidali A dente di sega Passo metrico Al pollice A modulo speciali Viti senza fine a uno o più principi Filettatura ad andamento conico, con l'ausilio di speciali attrezzature sul tornio, e a passo variabile
Lo stesso modello può essere dotato anche di testina a maggior numero di utensili, 5 - 6 o più secondo le necessità.

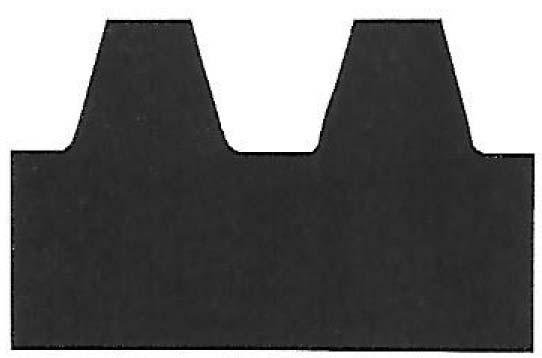

Nel caso particolare è previsto per effettuare in una sola passata una filettatura TPN 18 con i primi 3 utensili e per fare contemporaneamente lo smusso sulla cresta del filetto con il 4° utensile.

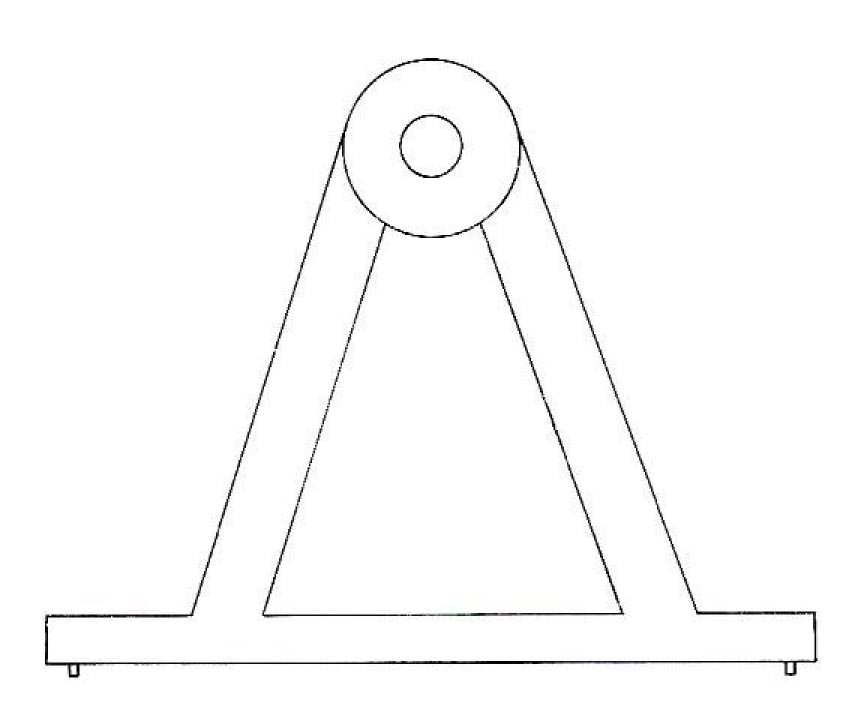

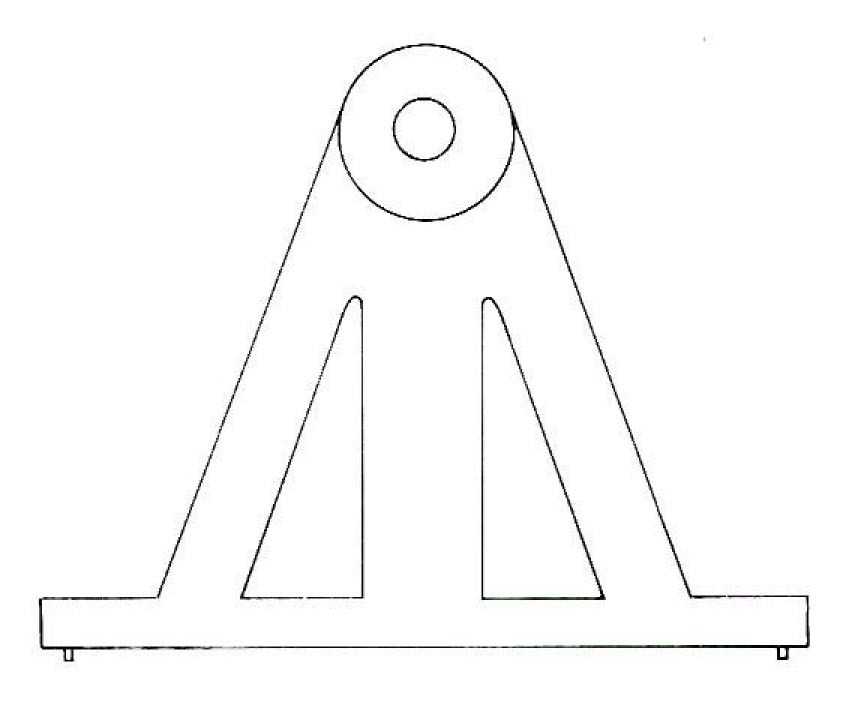

La figura dimostra la costruzione delle lunette mobili, di cui si possono impiegare una sola o due a seconda della lunghezza della barra.
Le bussole (che possono essere intercambiabili) devono essere di acciaio temperato e rettificato con una tolleranza H7. Le spine di riferimetno alla base assicurano la perfetta centratura.
Per la filettatura a pezzi lunghi è indicato l'impiego di tali lunette a sostegno del pezzo da filettare evitando così eventuali torsioni della barra.

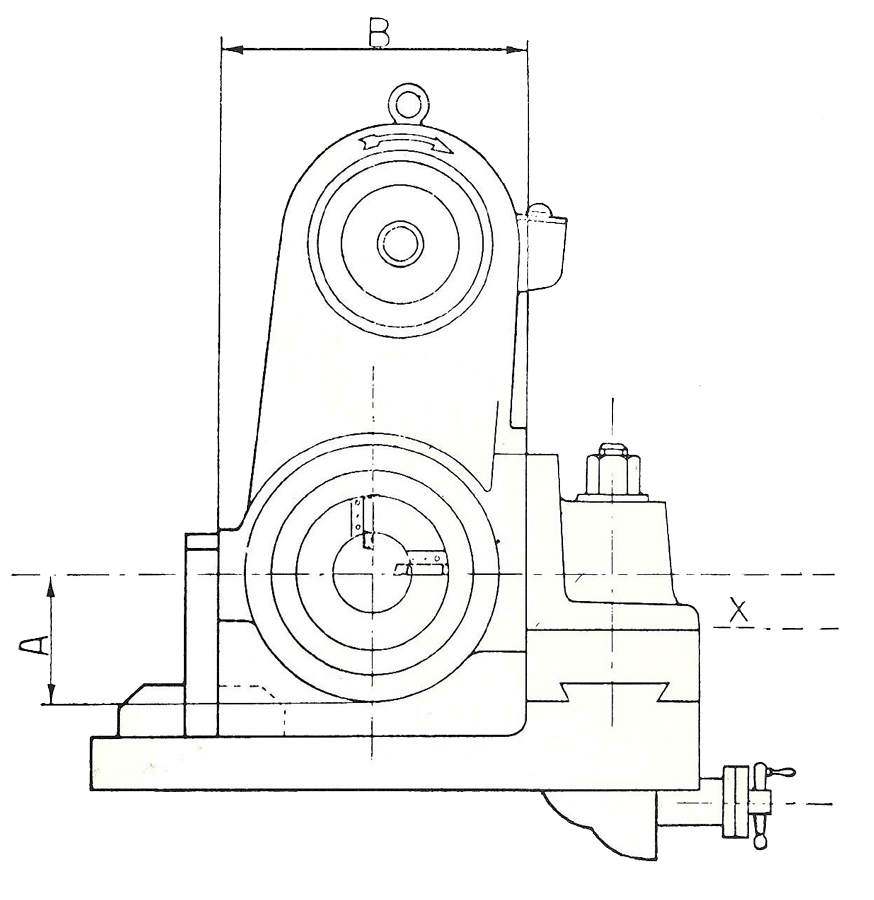

Si raccomanda prima dell'ordinazione per la scelta de modello FILERAPID di controllare sul tornio sul quale si desidera installare l'apparecchio, se la quota « A » corrisponde all'altezza minima richiesta dal centro punta sul piano carrello.
La capacità di filettatura sui diametri è subordinata alla profondità della vite da eseguire e allo sviluppo dell'elica della vite stessa.
A richiesta, per questi modelli, si fornisce testina portautensili speciale atta filettare Ø inferiori ai minimi sopracitati.
| Modello | « A » | B | X | Alesaggio | Filetta Ø | Inclinazione utile | Velocità del mandrino | giri/min | Potenza motore HP | Peso circa |
|---|---|---|---|---|---|---|---|---|---|---|
| D1 | 80 mm | 155 mm | 40 mm | 50 mm | min 5 mm max 45 mm |
10° | 1 | 2100 | 1,5 | 40 |
| D2 | 95 mm | 225 mm | 40 mm | 70 mm | min 15 mm max 60 mm |
20° | 4 | 805 - 1010 1595 - 2010 |
1,7 - 2 | 70 |
| D2C | 110 mm | 275 mm | 40 mm | 90 mm | min 10 mm max 80 mm |
20° | 4 | 620 - 945 1245 - 1895 |
2 - 2,5 | 135 |
| D3B | 140 mm | 360 mm | 50 mm | 115 mm | min 10 mm max 105 mm |
25° | 4 | 740 - 1480 920 - 1840 |
3/4 | 190 |
| D4C | 170 mm | 390 mm | 60 mm | 160 mm | min 25 mm max 150 mm |
25° | 4 | 300 - 600 450 - 900 |
3,5 - 6 | 220 |

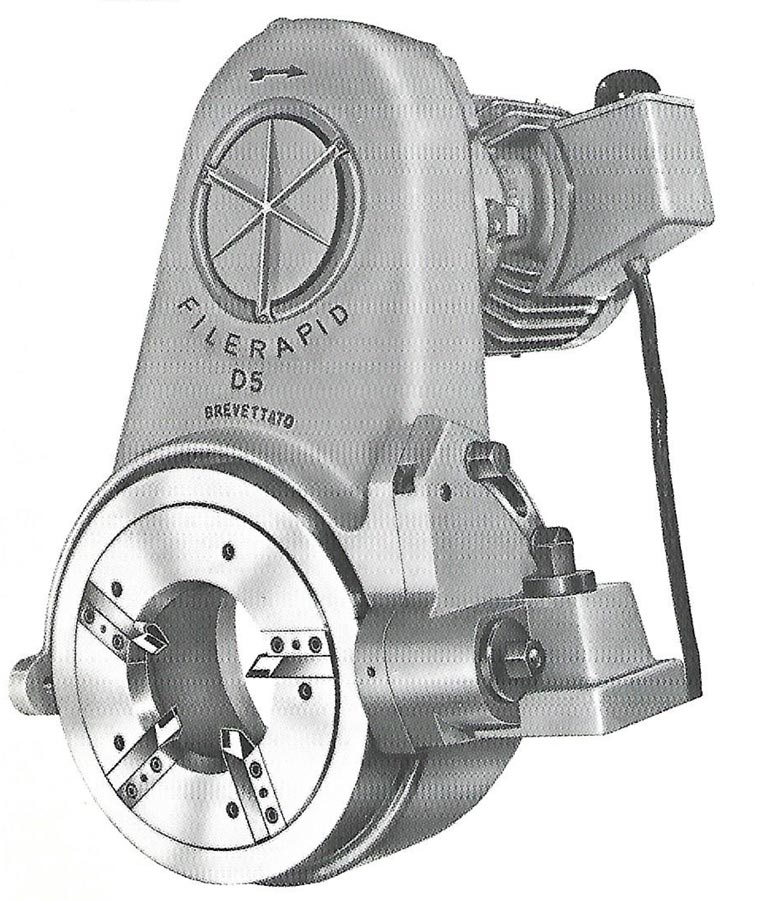

| D5 | 200 mm | 420 mm | 60 mm | 180 mm | min 40 mm max 170 mm |
25° | 4 | 215 - 315 457 - 637 |
3,5 - 6,5 | 300 |
| D5B | 240 mm | 460 mm | 60 mm | 240 mm | min 60 mm max 230 mm |
25° | 6 | 210 - 245 - 290 420 - 490 - 580 |
5,5 - 7,5 | 400 |

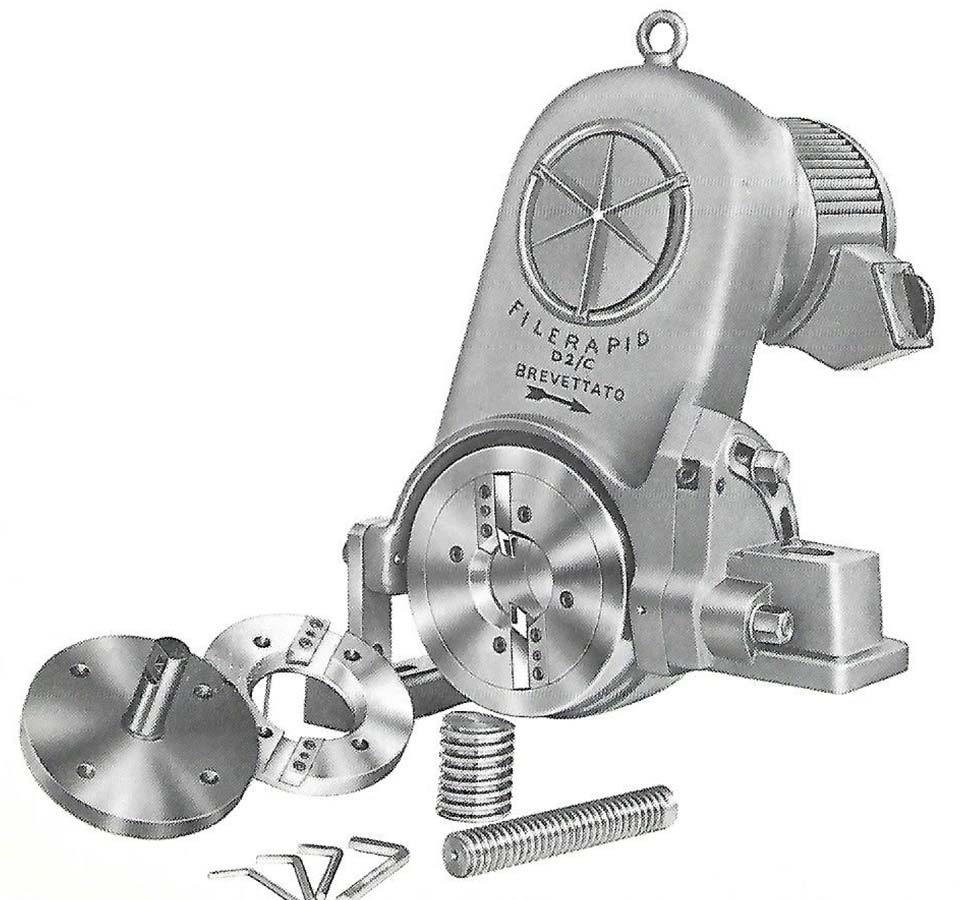

FILERAPID Mod. D2/C
Disco portautensile intercambiabile, per i diversi diametri.
Questi possono essere anche disposti per il fissaggio di tre o quattro utensili.
Mandrino intercambiabile per filettature interne (possono essere più di uno, conforme la gamma dei Ø da filettare) applicabile a tutti i modelli FILERAPID.

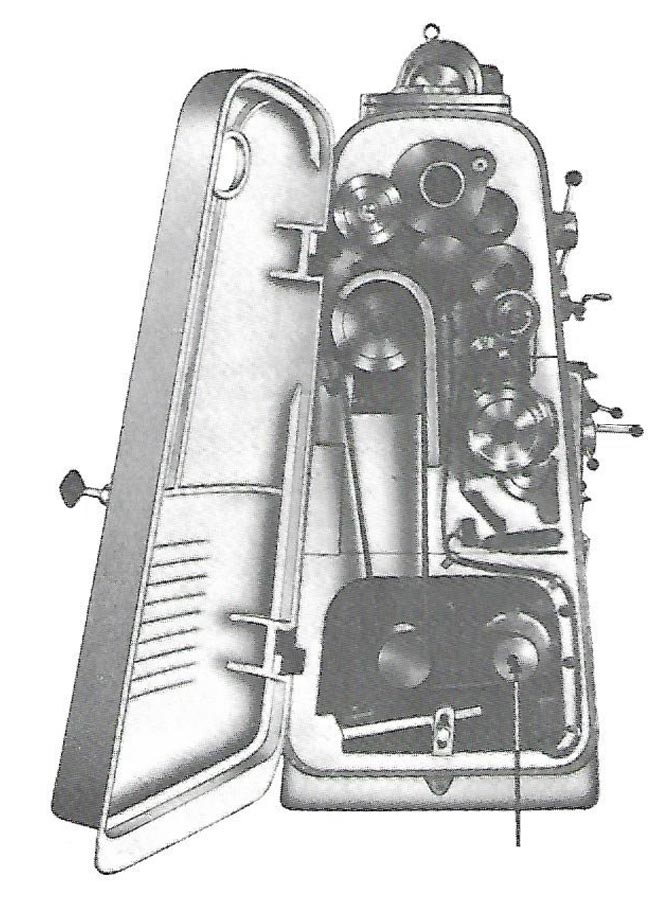

La figura dimostra l'applicazione del motoriduttore di 0.50 HP che può essere applicato sia all'interno che all'esterno del tornio (ingombro 290 x 160 x 160 mm) sufficiente per il traino a vuoto del motore.
Questi riduce la velocità del mandrino a 2.3 giri al 1'. Ciò comporta una grande economia di corrente nella filettatura.

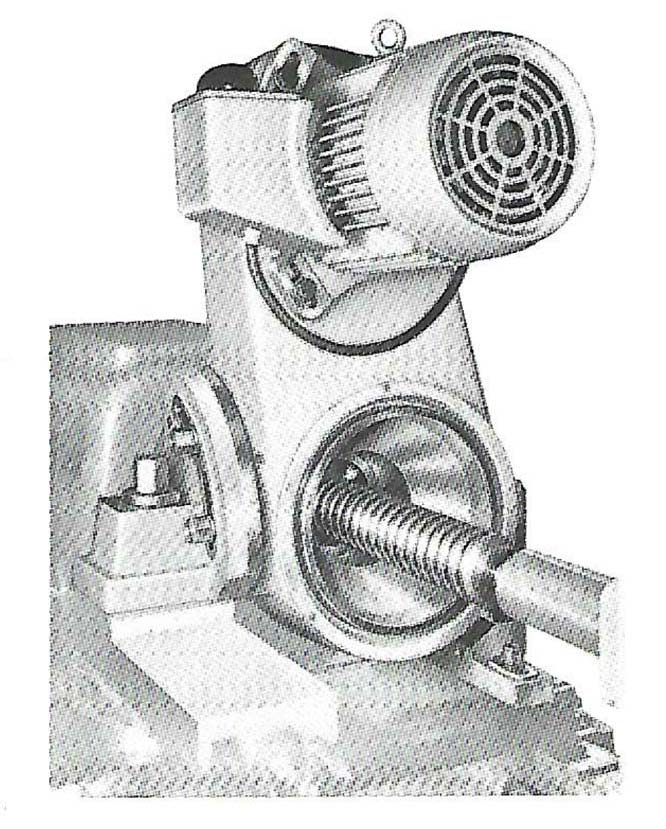

La figura dimostra la parte posteriore dell'apparecchio nella quale è visibile la conicità progressiva della parte interna del mandrino ciò aumenta enormemente la possibilità di impiego sui filetti a forte valore d'angolo d'elica (vite a più principi, viti a passo molto lungo) perche permette all'apparecchio di inclinarsi senza diminuire di molto il passaggio barra.

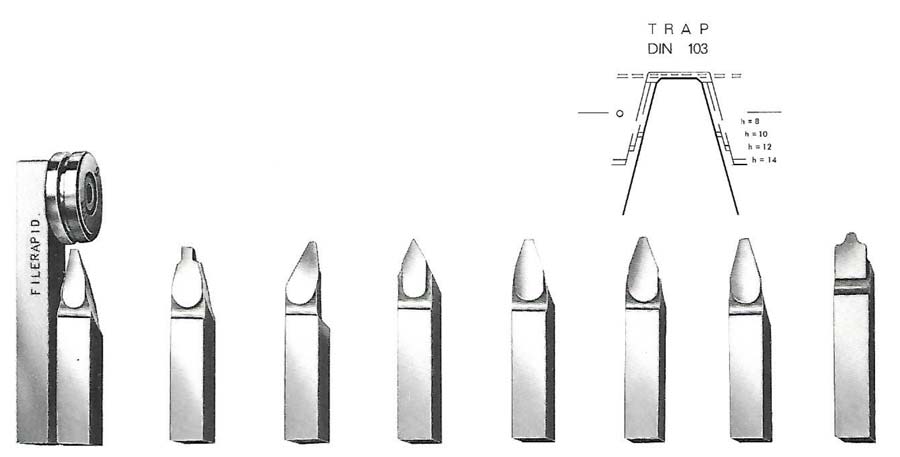

Gli utensili per FILERAPID di nostra costruzione, frutto della notevole esperienza acquisita, sono in metallo duro speciale, di lunghissima durata e sono sempre pronti a magazzino.
Gli stessi vengono costruiti in diversi tipi di metallo duro a seconda dei materiali da filettare.
Hanno strettissime tolleranze e vengono controllati singolarmente con speciali apparecchiature ottiche.
La perfetta esecuzione di ogni utensile è pertanto garantita soprattutto per quanto riguarda la precisione assoluta degli angoli e delle misure.
Disponiamo inoltre, sempre pronti a magazzino, calibri di controllo profilo riaffilatura utensili, in qualsiasi sagoma.

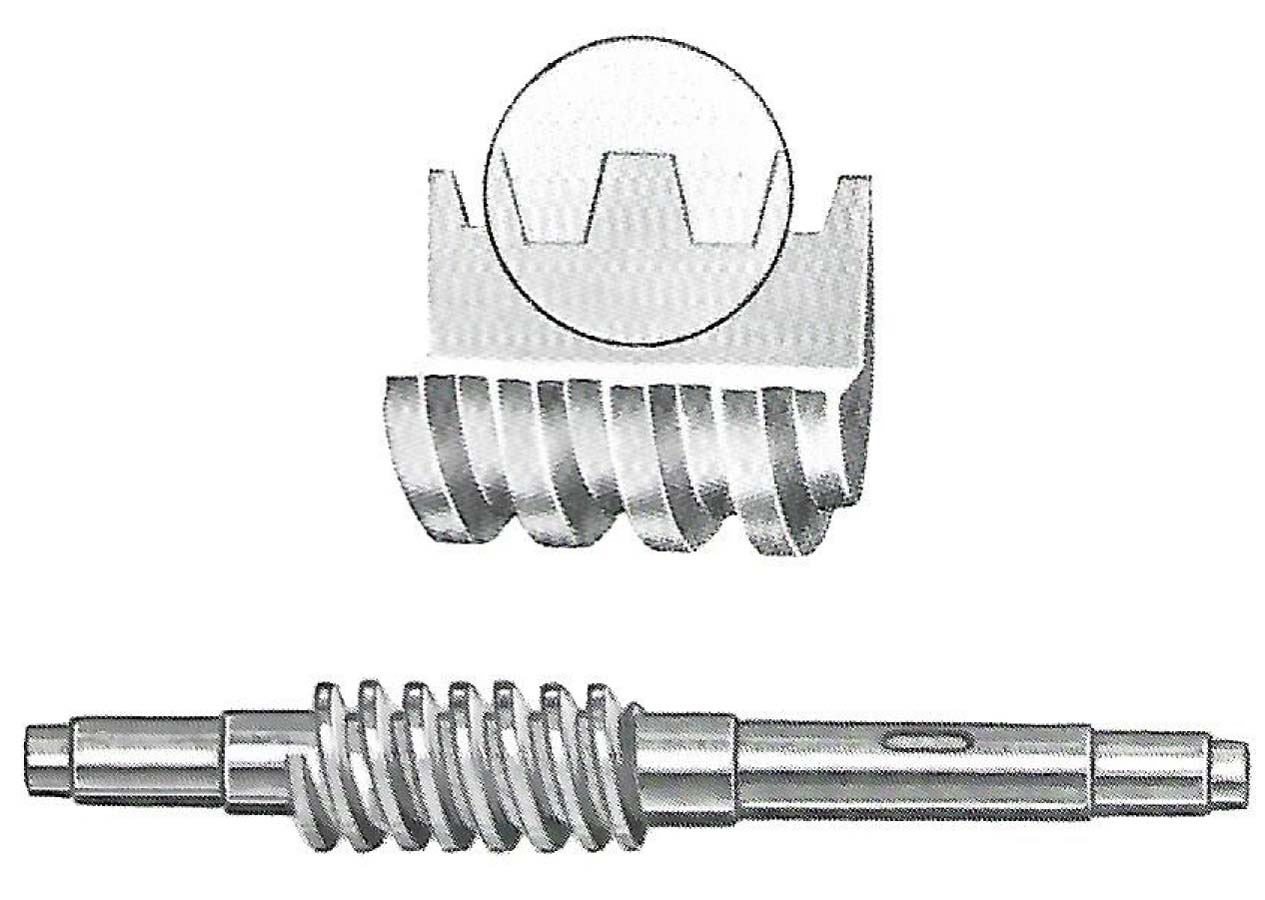

Gli apparecchi FILERAPID trovano un impiego particolarmente vantaggioso nel campo delle viti senza fine per riduttori di velocità ecc.
è possibile eseguire in tempi eccezionalmente brevi lavori che richiedevano lunghi tempi di produzione.
Inoltre la finitura delle superfici a filetto è talmente buona da non richiedere più la lavorazione di rettifica (salvo che la stessa non sia necessaria per questioni di trattamenti termici).
La ditta FILERAPID si riserva il diritto di presentare, in qualsiasi momento e senza preavviso, tutti i cambiamenti tecnici considerati necessari
